📦 Volume 개요

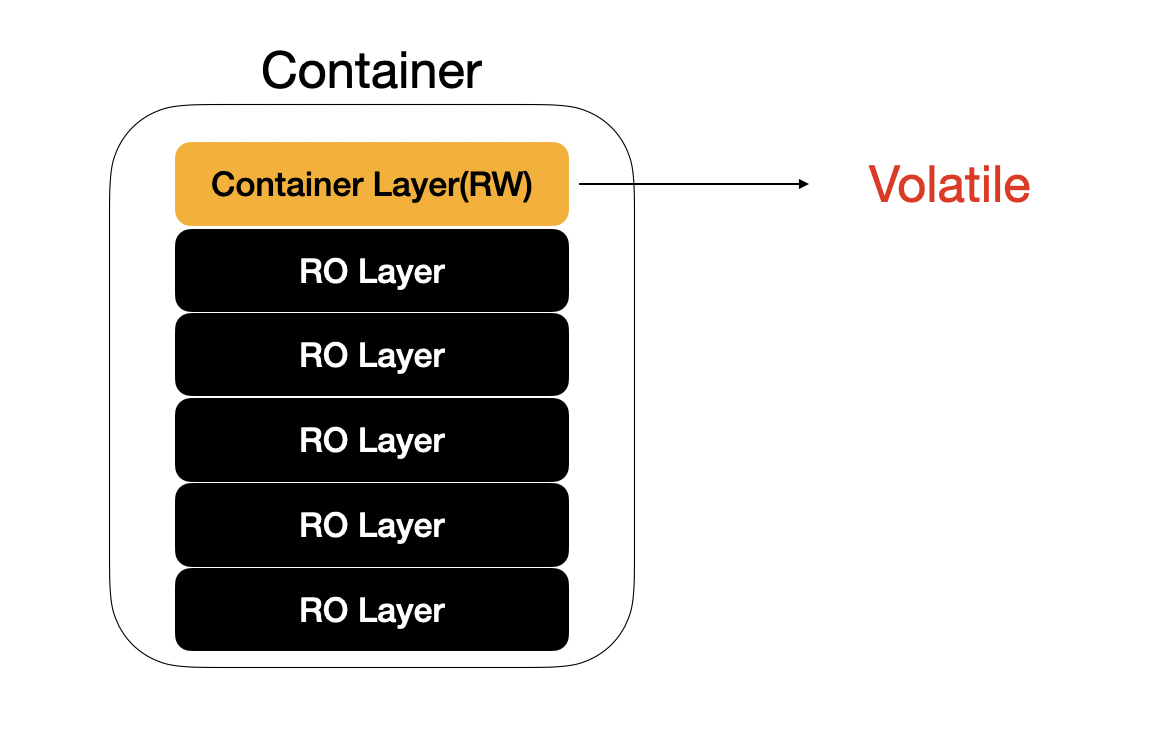

컨테이너의 Container Layer(Read-Write Layer)는 휘발적이다.
그러나, 컨테이너의 집합인 Pod는 몇 번이고 죽고 다시 살아난다.
우리는 Pod와 상이한 생명주기를 가지는 파일시스템이 필요한 순간이 생겼고, 공유된 스토리지를 사용하기를 원한다.
이 문제의 해결 방법은 외부 디스크에 마운트 하는 것이고, 이것이 Volume이다.
🎭 EmptyDir

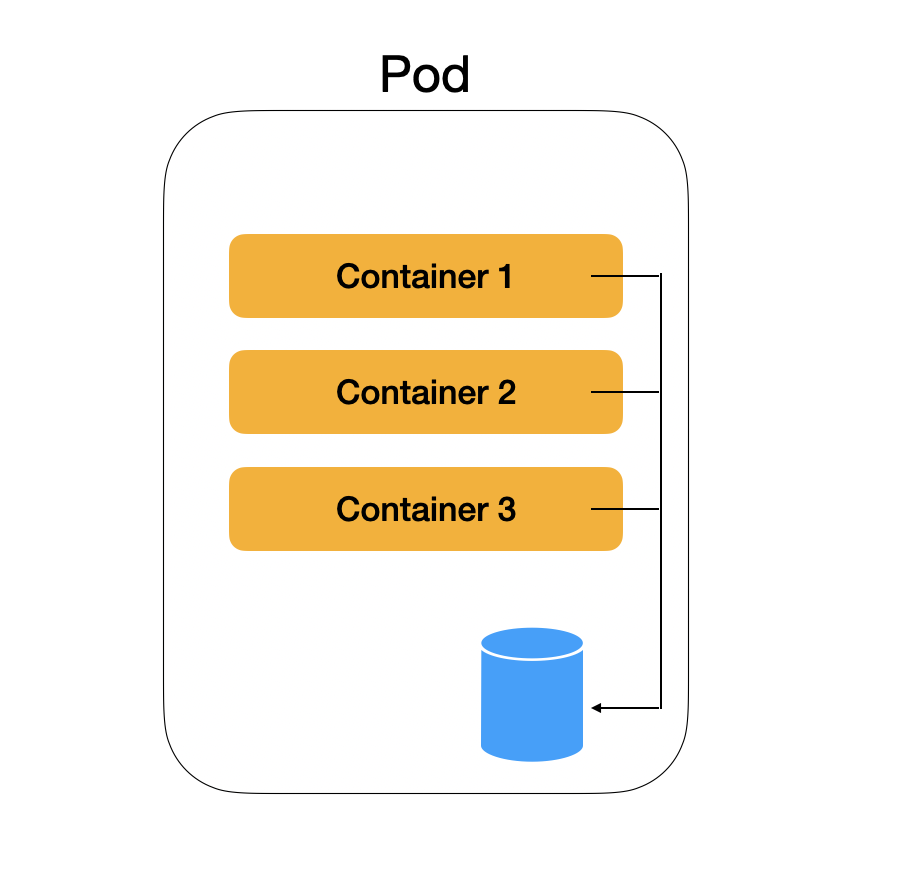

EmptyDir 은 Pod가 종료되면 영구적으로 삭제된다.
즉, Pod와 동일한 생명주기를 가진다.
이것만 보면, 왜 존재하는지 의문이 생길 수 있지만, 다음의 이유를 가진다:
- 대규모 파일 기반 Sorting 작업
- Pod내부 컨테이너간 데이터 공유
- 장시간 작업 중간 저장소(체크포인트)
마치 도커 컴포즈에서 볼륨처럼 쓰는데, Pod같은 생명주기를 쓴다고 보면 된다.
예시
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
apiVersion: v1
kind: Pod
metadata:
name: test-pd
spec:
containers:
- image: registry.k8s.io/test-webserver
name: test-container
volumeMounts:
- mountPath: /cache
name: cache-volume
volumes:
- name: cache-volume
emptyDir:
sizeLimit: 500Mi
|
📀 HostPath

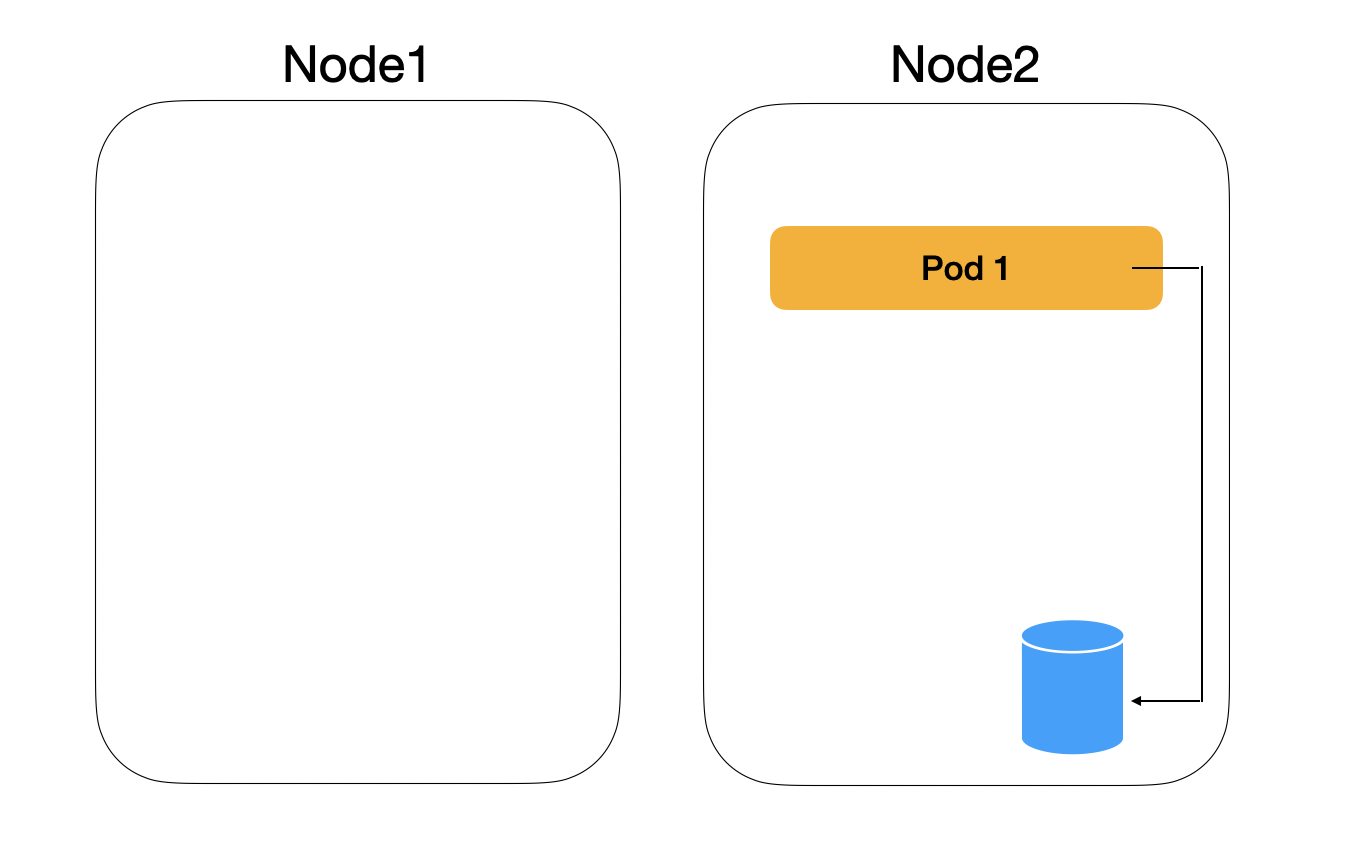

HostPath 는 Pod가 종료되어도 상태가 유지된다.
Node의 파일시스템에 직접 데이터를 저장한다.

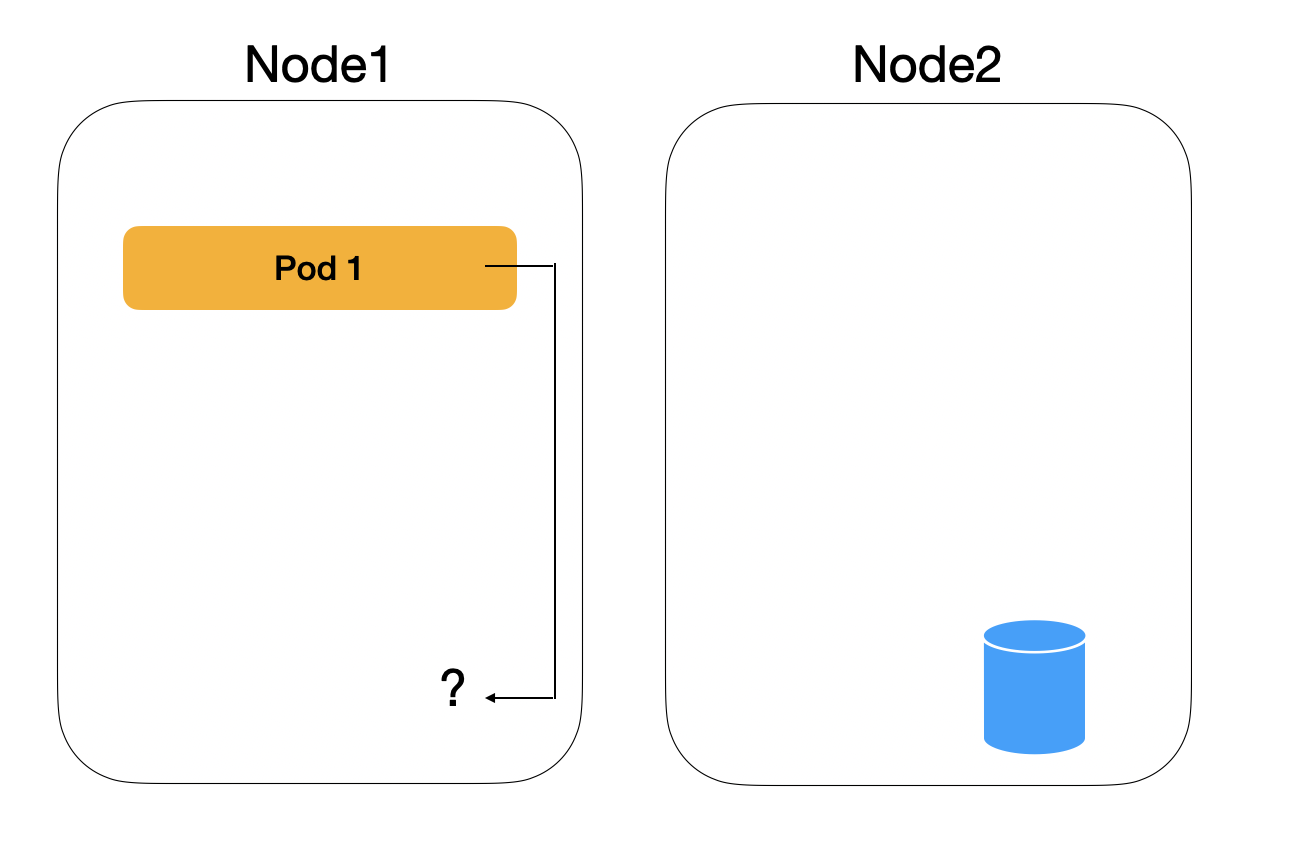

그러나, 보안상의 취약점이 있고, Pod가 다른 노드에 재할당될 시에 사용할 수 없게 되어서 잘 쓰이질 않는다.
실제로 다른 볼륨의 사용이 권장된다.
✋ PersistentVolume & PersistentVolumeClaim

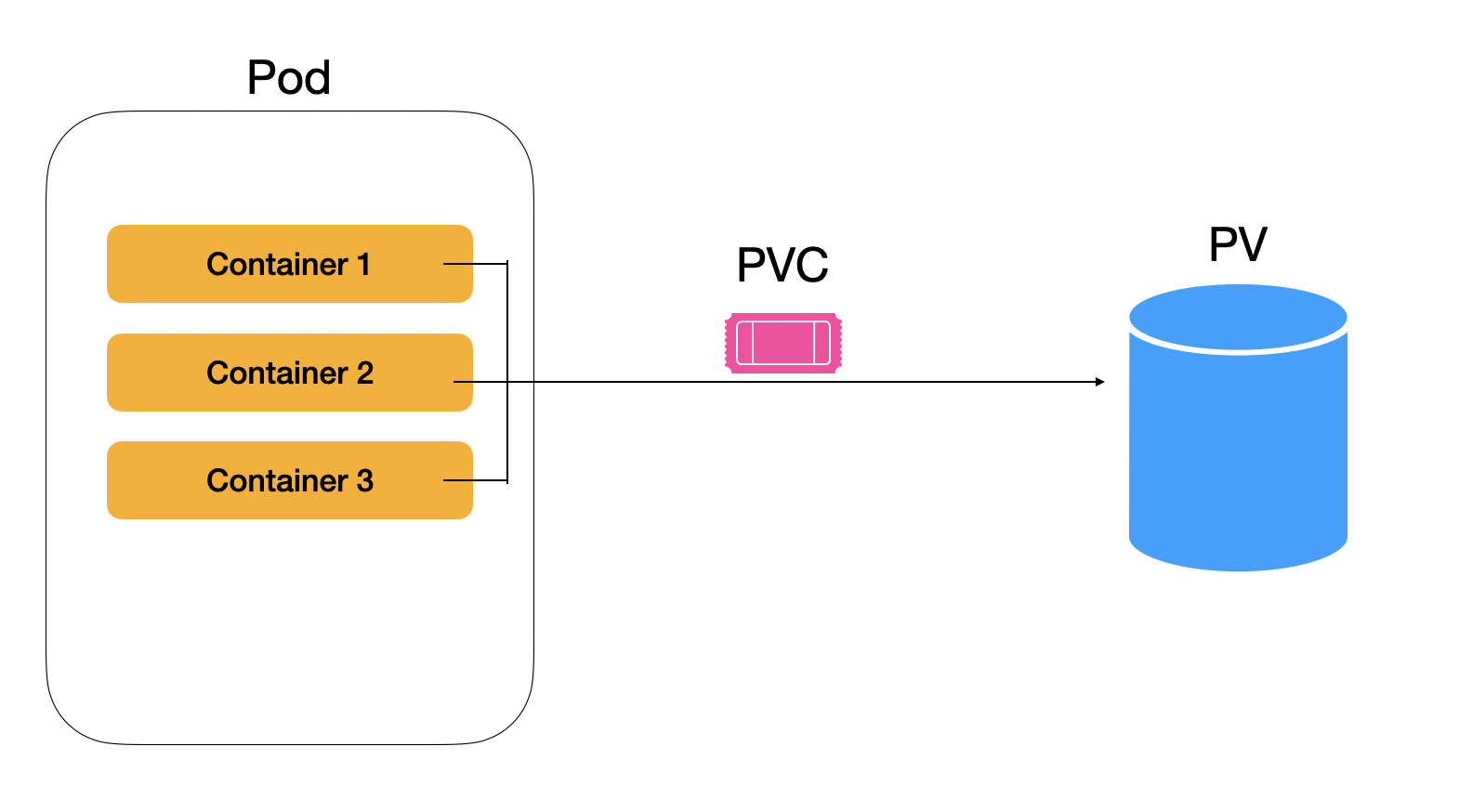

둘은 마치 하드디스크 공급자 하드디스크 소비자의 관계와 같다.
약어는 각각 pv, pvc이다.
PersistentVolumeClaim
PersistentVolumeClaim 은 네임스페이스 종속 자원으로, 사용자가 스토리지를 요청하는 객체이다.
즉, PV에 대한 요청 권리라고 보면 된다.
PersistentVolume
PersistentVolume(PV) 은 클러스터 관리자가 미리 생성해 둔 스토리지 리소스 객체이다.
네임스페이스와 무관하게 클러스터 전역에 존재하며, 다양한 벡엔드 스토리지를 지원한다.
csi: Container Storage Interfacefc: Fiver Channel Storageisci: iSCI(SCSI over IP) 스토리지local: node에 마운트된 로컬스토리지nfs: Network File Storage
클라우드 서비스의 경우, 다음의 서비스를 이용한다:
| 구분 |
AWS |
GCP |
Azure |
| 블록 스토리지 |
EBS |
Persistent Disk |
Azure Disk |
| 파일 스토리지 |
EFS |
Filestore |
Azure Files |
| 동적 프로비저닝 |
StorageClass 지원 |
GKE에서 자동 설정 |
AKS에서 자동 설정 |
객체 스토리지는 사용할 수 없는데, 파일시스템 마운트로 사용해야 하기 때문이다.
온프레미스의 경우, NFS의 사용이 보편적이고, 특정 노드의 디스크에 마운트하는 LocalPV는 고성능이지만 관리가 까다롭다.
번외 - 스토리지: 블록 스토리지 VS 파일 스토리지 VS 객체 스토리지
스토리지는 세 가지가 있다:
- 블록 스토리지
- 데이터를 고정 크기의 블록으로 분할하여 저장
- 빠른 속도
- 제한적인 확장성(수직확장만 가능)
- 파일 시스템 설치 필요
- 파일 스토리지
- 계층적 파일 시스템
- 보통의 속도를 가짐
- 제한적인 확장(파일시스템의 제약)
- 객체 스토리지
- 객체 단위 저장(데이터, 메타데이터, ID)
- API를 통한 접근
- 수평적 확장 가능
- 병렬 접근 가능 (동시에 동일 버킷의 서로 다른 객체 접근 가능)
Access Mode
PersistentVolume에서 Access Modes 는 해당 Volume을 Pod들이 어떻게 접근할 수 있는지를 정의한다.
4가지의 방법이 있다:
- ReadWriteOnce(RWO)
- Volume이 단일 Node에만 마운트되어 읽기-쓰기가 가능하다.
- 해당 Node의 여러 Pod들이 동시에 접근가능하다.
- ReadOnlyMany(ROX)
- ReadWriteMany(RWX)
- 다수의 노드들에게 읽기-쓰기모드로 마운트된다.
- ReadWriteOncePod(RWOP)
- 단일 Pod만 접근가능하다.
- 기존에는 없는 방법이지만, 보안상의 이유로 v1.29부터 생겼다.
주의사항
RWO 의 경우, 단일 노드에서만 접근이 가능 하다고 하였다.
즉, Pod가 여러 레플리카를 가진 경우, 해당 노드에서 실행 중인 Pod만 접근 가능하다.
그러나, 기본적으로 스케줄링은 여러 노드에 고르게 분산시키도록 되어있다.
이 경우, PV를 할당받지 못한 다른 노드 위의 Pod들은 Pending또는 ContainerCreating상태로 계속 남는다.
그렇다면, 만약 RWO PV에, n개의 노드, m > n을 만족하는 m개의 Pod 레플리카들이 존재한다면?
PV를 할당받은 노드에 여러 Pod가 할당된 경우, 그 노드의 Pod들은 모두 PV에 접근 가능한 것이다.
그러나, RWOP의 경우, 이러한 상황에서도 하나의 파드만이 실제로 동작 한다.
물론, 이러한 상황들은 극단적인 예시일 뿐이다. 운영 환경에서 볼 일은 잘 없을 것이다.
실제로 Deployment와 같은 Stateless한 애플리케이션은 PV를 사용할 일이 거의 없다.
PersistentVolumeReclaimPolicy
PV의 PVC가 제거되고 나서의 옵션들이다:
- Retain: PVC를 삭제해도 PV를 유지한다.
데이터를 유지하지만, 수동으로 정리해야 한다.
- Delete: 관련된 모든 볼륨을 삭제한다.
- Recycle: 볼륨 자체를 삭제하지 않고,
rm -rf mountPath/* 처럼 데이터만 삭제한다.

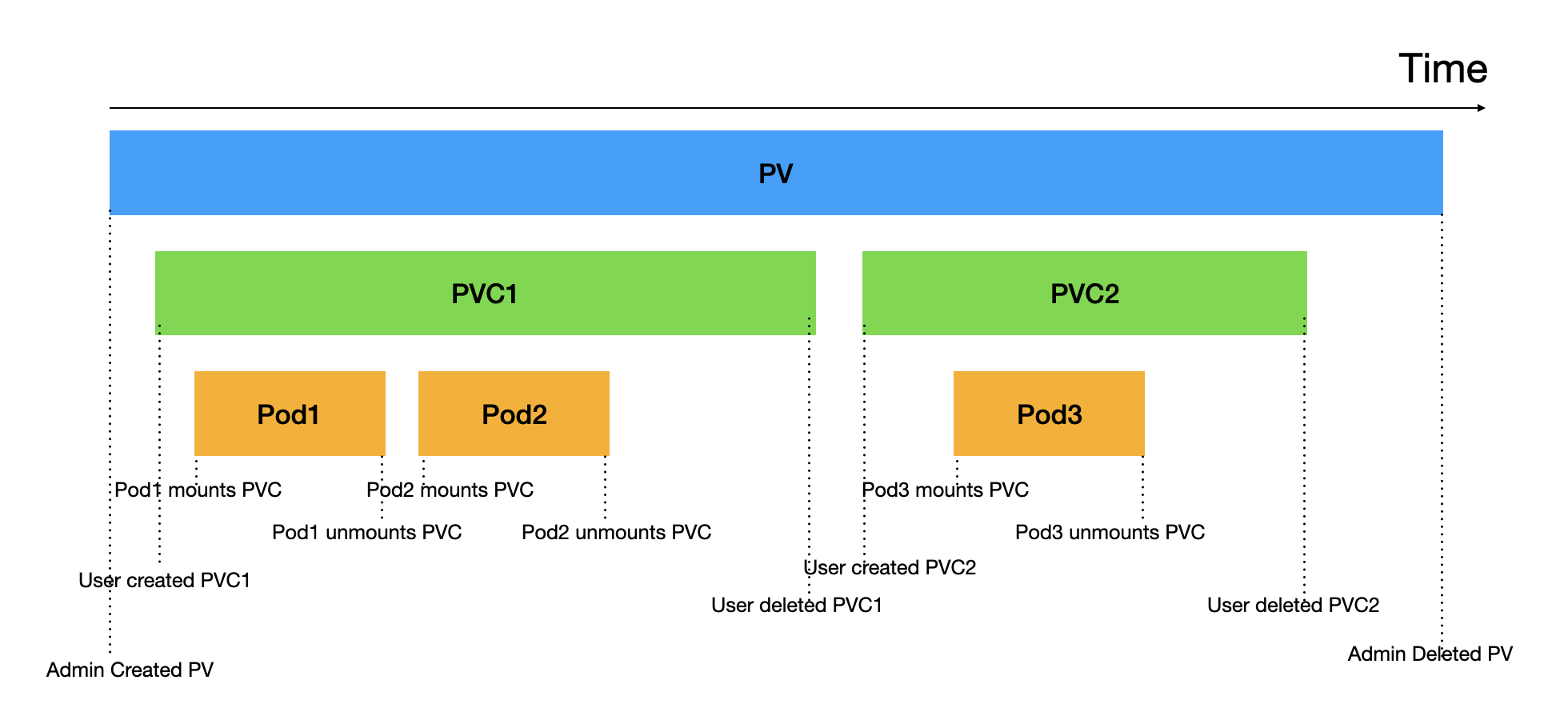

전체적인 생명주기가 다음과 같다고 보면 된다:
예시: AWS ELB 이용
pv.yaml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
# pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
name: mongodb-pv
spec:
capacity:
storage: 1Gi # 실제로는 최소 40기가 할당. 특정 용량 넘어가면 분할되어 성능 좋음
csi:
driver: ebs.csi.aws.com
fsType: ext4
volumeHandle: vol{-********} # your volume id
accessModes: # 지원하는 모드에 대한 Pool
- ReadWriteOnce
persistentVolumeReclaimPolicy: Retain # PVC가 삭제되더라도 유지
nodeAffinity:
required:
nodeSelectorTerms:
- matchExpressions:
- key: topology.ebs.csi.aws.com/zone
operator: In
values:
- ap-northeast-2a # 노드가 없는 존으로 하면? 안됨
|
pvc.yaml
1
2
3
4
5
6
7
8
9
10
11
12
|
# pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: mongodb-pvc
spec:
resources:
requests:
storage: 1Gi
accessModes: # 실제 이용을 요청하는 액세스 모드
- ReadWriteOnce
storageClassName: "" #빈 칸이면 sc사용하지 않음 -> PV에서 고르겠다
|
mongo-pod.yaml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
# mongo-pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: mongodb
spec:
containers:
- image: mongo
name: mongodb
volumeMounts:
- name: mongodb-data
mountPath: /data/db
ports:
- containerPort: 27017
protocol: TCP
volumes:
- name: mongodb-data
persistentVolumeClaim:
claimName: mongodb-pvc
|
예시: NFS 기반 PV에 접속
1
2
3
4
5
6
7
8
9
10
11
12
|
apiVersion: v1
kind: PersistentVolume
metadata:
name: nfs-pv
spec:
capacity:
storage: 10Gi
accessModes:
- ReadWriteMany
nfs:
path: <nfs_path>
server: <nas_server_ip>
|
📝 SC(Storage Classes)
SC
기존의 PV를 직접 구성하고, PVC를 만드는 방식은 많은 불편함을 만든다.
AWS EBS의 예시만 봐도, EBS의 리전을 정하고, 노드를 강제하는 듯한 느낌이 들면서 유연하지 못한 모습을 보임을 알 수 있다.
StorageClass 는 PV의 요청 탬플릿을 제공하는 객체로 이해하면 된다.
즉, 정의된 SC 탬플릿에 따라서 PV가 만들어진다.
클라우드 환경에서 주로 쓰이며, 온프레미스에서는 CSI 드라이버 설치 등 복잡한 과정이 동반되어 PV만 쓰는 경우도 많다.
SC는 설정되어있다는 전체하여 PV를 대체하고 동적 프로비저닝이 제공되어 편리한 이용이 가능하다.

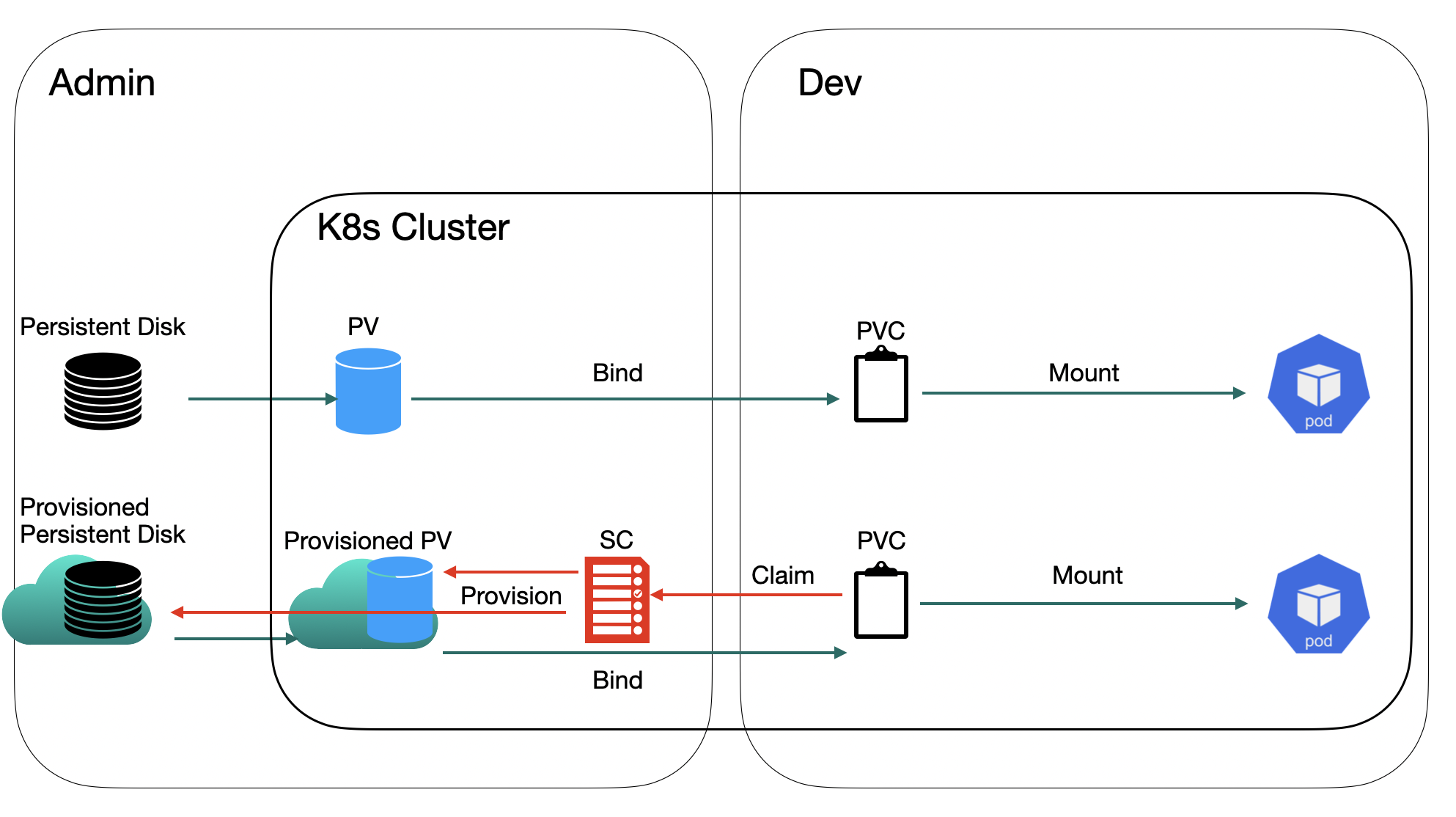

아래는 쿠버네티스에서의 PV 정적 프로비저닝과 동적 프로비저닝의 비교이다:
예시: AWS EKS + EBS기준
sc.yaml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
# sc.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: fast
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer # Pod할당까지 PV생성을 지연
# volumeBindingMode: Immediate
reclaimPolicy: Delete
parameters:
csi.storage.k8s.io/fstype: ext4
type: gp2
allowedTopologies: # Zone Pool 정의
- matchLabelExpressions:
- key: topology.ebs.csi.aws.com/zone
values:
- ap-northeast-2a
- ap-northeast-2b
- ap-northeast-2c
|
pvc.yaml
1
2
3
4
5
6
7
8
9
10
11
12
|
# pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: mongodb-pvc
spec:
storageClassName: fast # Sc를 찾음
resources:
requests:
storage: 2Gi
accessModes:
- ReadWriteOnce
|
pod.yaml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
# pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: mongodb
spec:
containers:
- image: mongo
name: mongodb
volumeMounts:
- name: mongodb-data
mountPath: /data/db
ports:
- containerPort: 27017
protocol: TCP
volumes:
- name: mongodb-data
persistentVolumeClaim:
claimName: mongodb-pvc
|
🔒 ConfigMap & Secret
ConfitMap과 Secret은 Key-Value 쌍으로 데이터를 저장하는 특수 볼륨이다.
Namespace에 종속되어 있다.
kubectl edit 등으로 동적인 변경이 가능하지만, 실제 반영은 이야기가 다르다.
환경 변수, Arg등으로 주입한 경우는 Pod재시작 이후에 적용되고, 볼륨 마운트는 즉각 적용된다.
번외: Arg를 통해 컨테이너에 Arg 주입
1
2
3
4
5
|
spec:
containers:
- image: image
args: ["5"]
name: mypod
|
번외: env로 환경변수 주입
1
2
3
4
5
6
7
|
spec:
containers:
- image: image
env:
- name: mykey
value: myvalue
name: mypod
|
ConfigMap
ConfigMap 은 설정 파일, 환경 변수, Arg등의 덜 민감한 데이터를 저장하고 관리하기 위한 리소스이다.
예시: ConfigMap 정의
1
2
3
4
5
6
|
apiVersion: v1
kind: ConfigMap
metadata:
name: myconfig
data:
my-cm-key: "my-cm-value"
|
예시: ConfigMap으로부터 Key-Value쌍 가져오기
1
2
3
4
5
6
7
8
9
|
spec:
containers:
- image: image
env:
- name: MYENV
valueFrom:
configMapKeyRef:
name: myconfig
key: my-cm-key
|
예시: ConfigMap으로부터 모든 Key-Value쌍 가져오기
1
2
3
4
5
6
|
spec:
containers:
- image: image
envFrom:
- configMapRef:
name: myconfig
|
예시: ConfigMap기반 volumeMount
파일이나 디렉토리로도 ConfigMap을 주입할 수 있다.
파일명이 key, 파일내용이 value이다.
1
2
3
4
5
|
# kubetemp/config-dir/custom-nginx-config.conf
server {
listen 8080;
server_name www.example.com;
}
|
1
2
|
# from-literal이면 문자로 받음
kubectl create configmap nginx-config --from-file config-dir
|
파일 단위로 마운트
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
|
# kubetemp/configmap-volume-file-pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: nginx-configvol
spec:
containers:
- image: nginx
name: web-server
volumeMounts:
- name: config
mountPath: /etc/nginx/conf.d/default.conf
subPath: custom-nginx-config.conf # key값과 일치해야함!
readOnly: true
ports:
- containerPort: 8080
protocol: TCP
volumes:
- name: config
configMap:
name: nginx-config
defaultMode: 0660
|
디렉토리 단위로 마운트
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
|
# kubetemp/configmap-volume-dir-pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: nginx-configvol
spec:
containers:
- image: nginx:1.7.9
name: web-server
volumeMounts:
- name: config
mountPath: /etc/nginx/conf.d
readOnly: true
ports:
- containerPort: 8080
protocol: TCP
volumes:
- name: config
configMap:
name: nginx-config
|
Secret
Secret 은 비밀번호, 토큰 번호, SSH 키 등의 민감한 정보 를 저장하기 위한 리소스이다.
- 기본적으로 base64로 인코딩되고, 암호화는 아니니 유의하자.
- 필요 시,
etcd암호화를 통해 별도 설정 가능하다.
- RBAC를 통해 접근제한이 가능하다.
get명령을 사용할 수 없다.
정의할 때 인코딩된 채로 넣어야 한다.
1
2
3
4
5
6
7
8
|
apiVersion: v1
kind: Secret
metadata:
name: my-secret
type: Opaque
data:
username: YWRtaW4= # admin (base64 인코딩)
password: MTIzNDUK # 1234 (base64 인코딩)
|
사용하는 방법은 거의 유사하다.
key-value주입 예시:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
apiVersion: v1
kind: Pod
metadata:
name: secret-env-pod
spec:
containers:
- name: mycontainer
image: nginx
env:
- name: USERNAME
valueFrom:
secretKeyRef:
name: my-secret2
key: username
- name: PASSWORD
valueFrom:
secretKeyRef:
name: my-secret2
key: password
|
볼륨 주입 예시
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
apiVersion: v1
kind: Pod
metadata:
name: secret-volume-pod
spec:
containers:
- name: mycontainer
image: nginx
volumeMounts:
- name: secret-volume
mountPath: "/etc/secret"
readOnly: true
volumes:
- name: secret-volume
secret:
secretName: my-secret2
|
📚 요약
- 쿠버네티스에서는
PersistentVolume을 이용하여 데이터를 영속적으로 보관하고, 실제 저장소는 클러스터 외부에 있다.
PersistentVolumeClaim으로 PV에 접근할 수 있다.StorageClass를 이용하면 PV를 만들지 않고 PVC의 요구에 따라 유연하게 PV가 생성된다.ConfigMap은 환경변수 등의 주입에 주로 사용되고, 환경변수로도, 파일로도 이용 가능하다.Secret은 ConfigMap과 사용이 거의 유사하지만, 민감한 정보에 사용된다.
