Pod 또는 컨테이너들이 어떻게 서로 통신하고, 외부와는 어떻게 통신하느냐는 쿠버네티스에서 가장 중요한 문제이다.
4가지의 문제가 있다:

1. 강력하게 결합된 컨테이너 간 통신: 이는 Pod내부의 컨테이너간 통신을 말하며, localhost를 통해서 서로 통신할 수 있다.
   Pod가 하나의 논리적 호스트이기 때문이다.
2. Pod-to-Pod 통신: CNI(Container Network Interface)플러그인을 통해 구현된다.
   모든 Pod들은 서로 Flat 네트워크에 존재하며, 이 통신은 각 Pod에 부여된 클러스터 내부 IP를 통해 이루어진다.
3. Pod-to-Service 통신: 특정 Pod대신, Service라는 추상화를 통해 접근한다.
4. External-to-Service 통신: 외부 네트워크가 클러스터 내부의 애플리케이션과 통신하려면, Service는 NodePort 나 LoadBalancer, 혹은 Ingress를 통해 외부 IP에 노출되어야 한다.

서비스의 포트 충돌은 매우 골치아픈 존재이고, 동적으로 이들을 바꾸는 것은 큰 복잡도를 불러일으킨다.
대신, 쿠버네티스는 Service를 통해서 이를 해결한다.

🌐 Kubernetes 네트워크 모델

쿠버네티스 네트워크 모델은 다음의 규칙들을 가진다:

• 클러스터의 Pod들은 각자의 cluster내부 IP 주소를 가진다.
  • Pod는 각자의 네트워크를 가지며, Pod 내의 컨테이너들은 localhost를 통해 통신할 수 있다.
• Pod 네트워크는 Pod간 통신을 책임진다. Cluster Network라고도 불린다.
  • Pod들은 서로 어느 노드에 있는지 관계없이 통신할 수 있다.
  • 별도의 Proxy 또는 NAT(Network Address Translation)이 필요없다.
  • Daemon이나 kubelet과 같은 노드의 에이전트들은 노드의 모든 Pod들과 통신할 수 있다.
• Service API는 수명이 긴 IP주소 또는 hostname을 가진다.
• Gateway API또는 Ingress는 클러스터 외부에서 접속하는 클라이언트들에게 서비스를 제공하도록 돕는다.
• NetworkPolicy는 Pod간 통신, 또는 Pod와 외부의 통신을 컨트롤하는 고급 API이다.

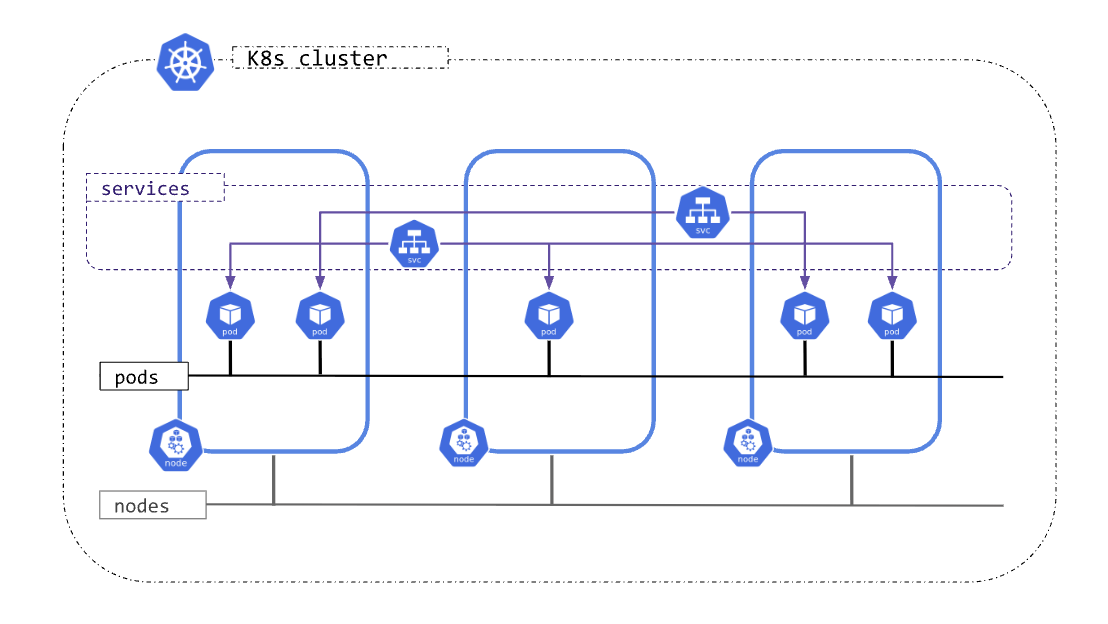

쿠버네티스는 세 가지의 네트워크 계층을 가진다:

• Pod Network: Pod들이 소속되는 네트워크. 서로 다른 namespace의 Pod들도 모두 서로 통신가능하다.
  만약 다른 namespace간의 통신을 차단하고 싶다면, NetworkPolicy를 지원하는 CNI가 필요하고, 직접 설정해주어야 한다.
• Service Network: Service들이 위치한 네트워크. Pod들에 대한 고정된 엔드포인트를 제공하기 위해 추상화된 채 존재한다.
  kube-apiserver가 관리하며, kube-proxy가 iptables/ipvs룰을 설정하여 Pod집합(엔드포인트)로의 로드밸런싱을 담당한다.
• Node Network: 실제 노드들이 속한 네트워크 대역이다.

🤓 왜 Service를 사용하는가

Pod만을 사용할 때에는 다음의 이유들이 있다:

• Pod는 몇 번이고 죽었다가 깨어난다.
  이렇게 삭제와 생성이 일어날 때 마다, 새로운 Cluster IP를 받는다.
• 그러나, 사용자가 어느 특정한 Pod에 접속할 필요 없다.
  동일한 애플리케이션이라면, 어느 Pod에 할당되어도 상관없다는 뜻이다.

그래서, Service라는 가상의 엔트포인트를 만들어서 사용자는 어느 Pod에 접속하는지 알 필요 없이 추상화되어 접속할 수 있는 것이다.
Service는 실존하지 않는다. 대신, kube-proxy가 iptables 또는 ipvs규칙을 만들어 트래픽을 조작시키게 하는 추상적 개념이다.

📜 내부 도메인 규칙

클러스터 내부 도메인은 CoreDNS를 통해 동작받는다.

이들은 RFC1123을 따른다.

• 영문소문자(a-z), 숫자(0-9), 하이픈(-)만 사용가능
• 시작과 끝은 영문소문자 또는 숫자여야 함
• 전체 길이는 253자 이하
• 단일 부분(label)은 63자 이하

🍀 4가지 서비스의 종류

쿠버네티스는 4가지의 Service를 제공한다.

• ClusterIP
• NodePort
• LoadBalancer
• Ingress

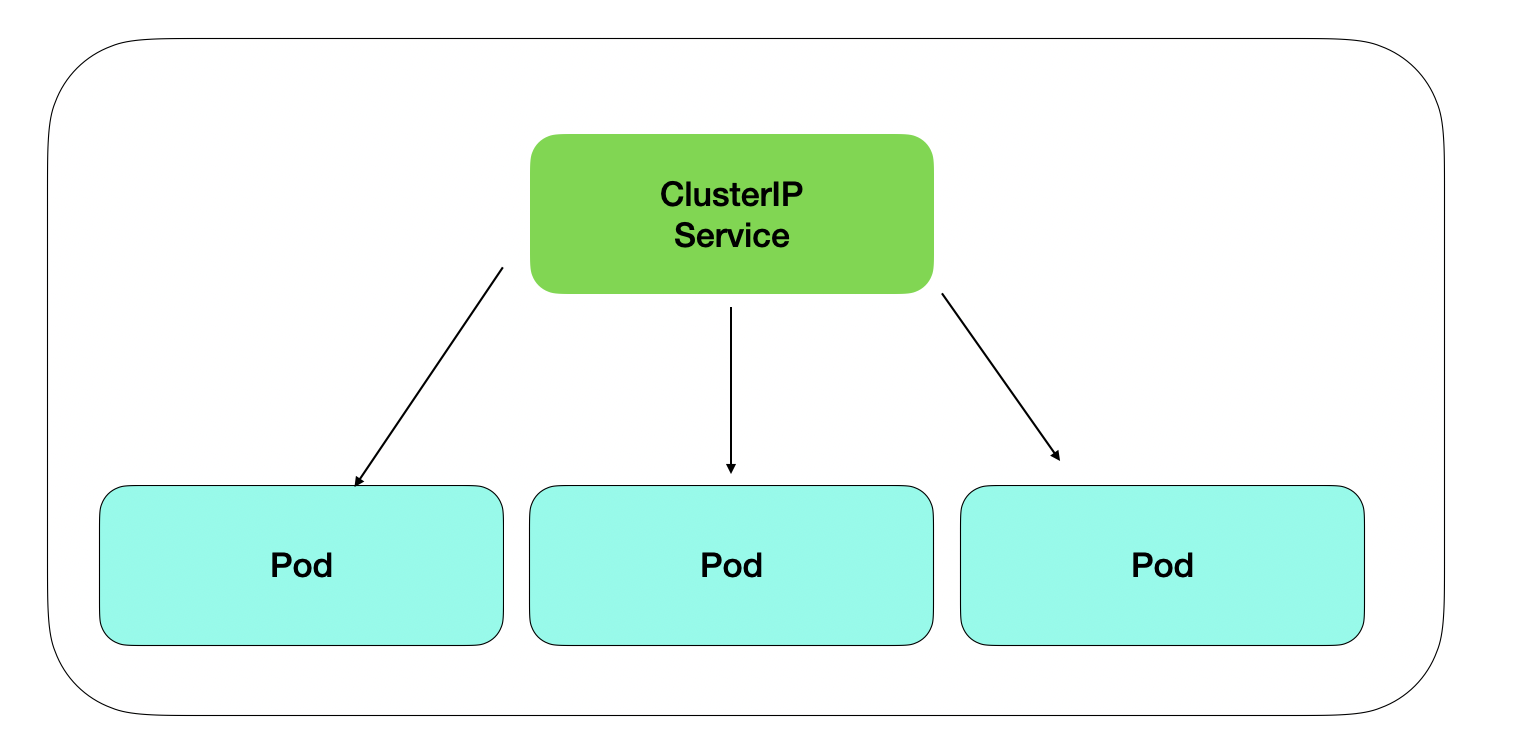

ClusterIP

기본적으로 항상 제공된다. 클러스터 내부에만 접근 가능한 가상 IP이다.
즉, Service의 내부 IP라고 보면 된다. 외부에서는 접근할 수 없고, DNS를 통한 이름 기반 접근이 가능하다.
kube-proxy를 기반으로 동작한다.

• iptables의 경우 랜덤으로 라우팅되며,
• ipvs의 경우, Round Robin, Least Connections, Destination Hasing, Source Hashing, Shortest expected delay, Never Queue등이 지원된다.
  iptables에서는 netfilter를 사용하여 시스템콜이 필요없어서 성능이 더 좋다.

1
2

spec:
  type: ClusterIP

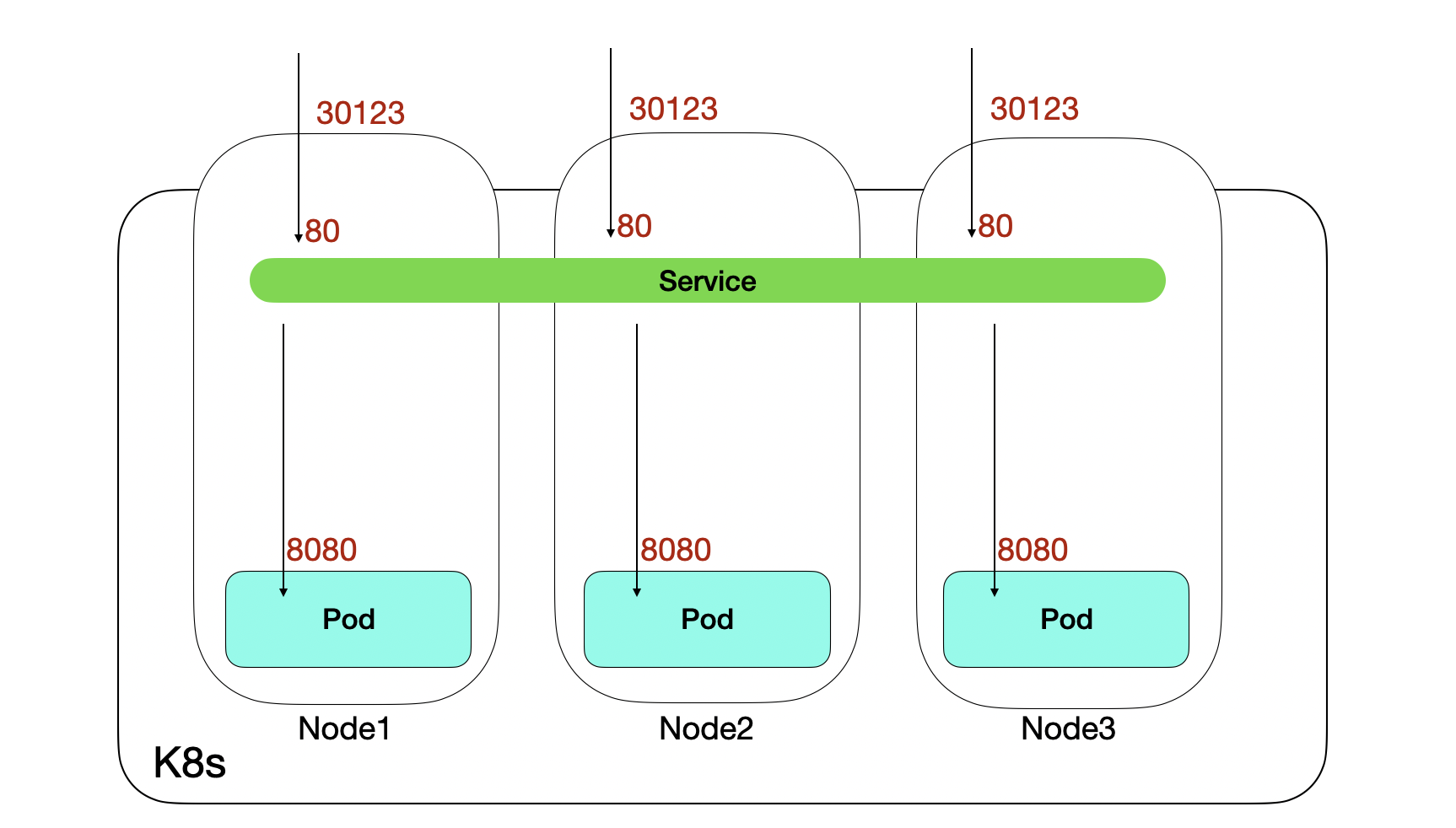

NodePort

Node의 특정 포트를 할당 및 개방하여 서비스(ClusterIP)와 연결한다.
클러스터 내 모든 노드들 이 지정된 포트를 연다.
노드의 포트 할당 범위가 30000 ~ 32767 로 제한된다(--service-node-port-range로 수정가능).
특정 Node로 접속하더라도, ClusterIP로 연동 되어, 로드밸런싱 된다.

통신 흐름은 다음과 같다:
[Client] -> [NodeIP:Port] -> [kube-proxy] -> [Pod]

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

apiVersion: v1
kind: Service
metadata:
  name: node-nodeport
spec:
  type: NodePort
  ports:
  - nodePort: 30123
    port: 80
    targetPort: 8080
  selector:
    app:  nodeapp-pod

LoadBalancer

내부로는 ClusterIP를, 외부에는 로드밸런서를 설치한다.
사용중인 클라우드 서비스에 따른 로드밸런서(aws의 경우 nlb) 인스턴스가 생성된다.
Cloud Controller들 중에서 LB Controller가 존재하며, 이것이 클라우드에서 인스턴스를 생성하도록 하는 것이다.

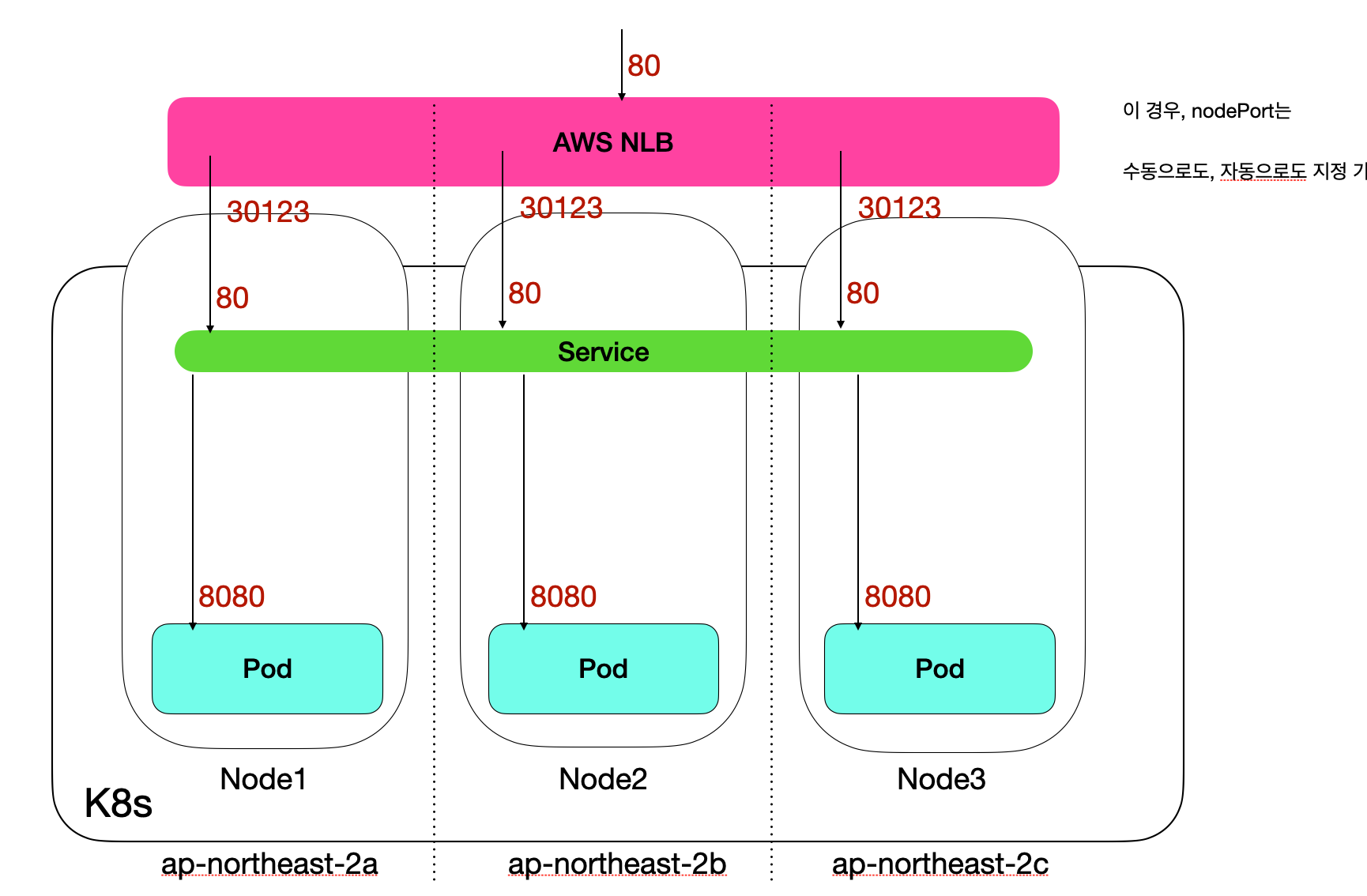

기본적으로 NodePort를 추상화한 서비스이고, 워커 노드 인스턴스 단위로 로드밸런싱된다.

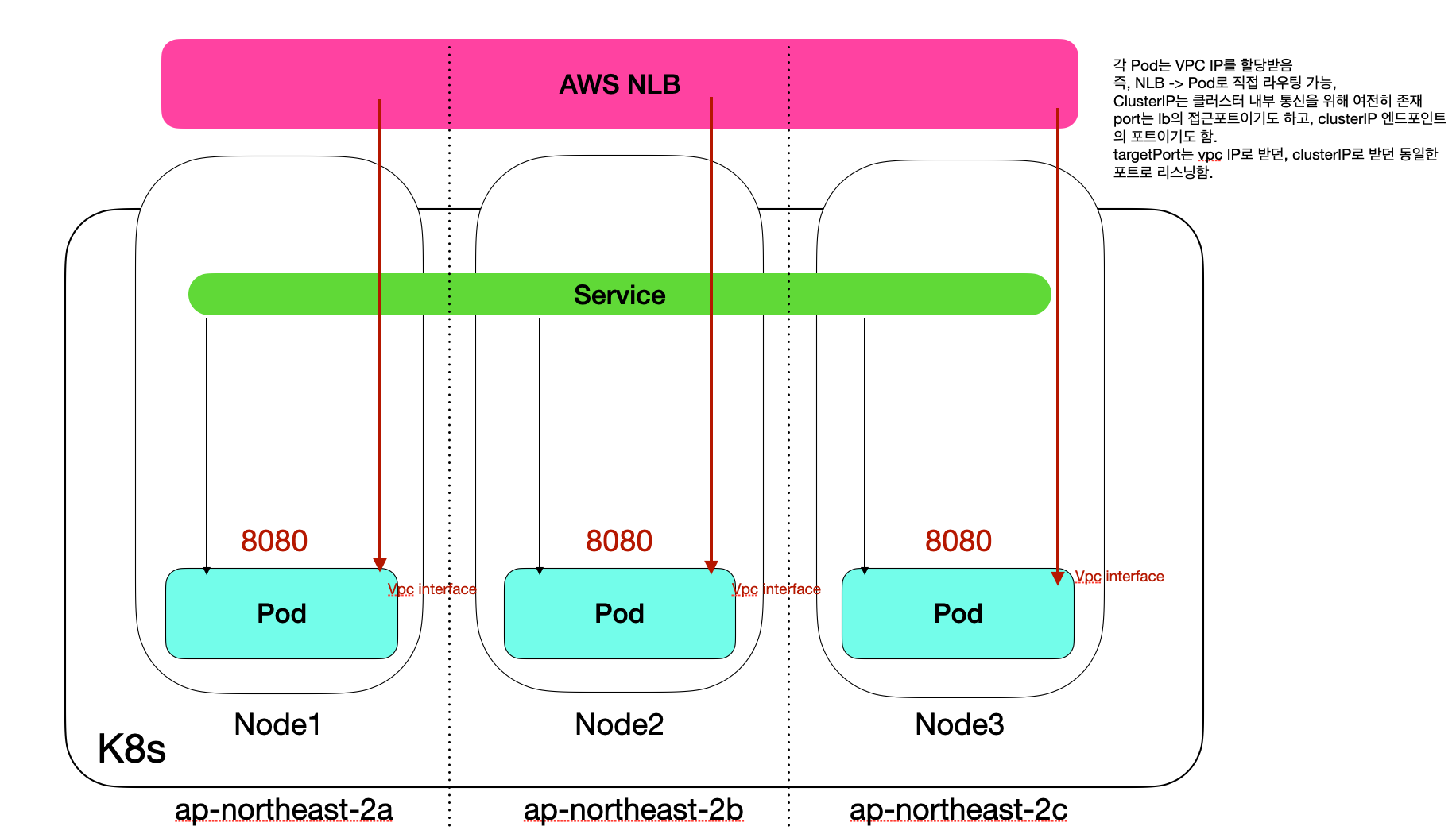

그러나, 클라우드의 LB의 경우, 클라우드 자체의 CNI를 사용하여, POD ip로 직접 라우팅시킬 수 있다.
NAT를 한번 건너뛰어 더 빠르게 통신 가능하다.
(일부 클라우드 서비스에서만 지원, aws에서는 AWS VPC CNI가 제공되지만, GKE, AKS는 설정이 더 복잡함, 이외 클라우드 서비스는 매우 제한적)
LB는 클러스터 노드가 있는 각 가용 영역(AZ)에 하나씩 ENI를 생성한다. 즉, 위의 그림에서는 하나만 있는 듯 하지만, 사실 노드가 있는 AZ별로 로드밸런싱이 지원된다.

• nlb는 VPC종속이기에, 1개 이상의 AZ에 걸쳐야 한다.
• alb는 2개 이상의 AZ에 걸쳐야 한다.

되도록 같은 AZ내부에 트래픽을 우선전달한다.

• 지연을 감소하고, 트래픽 요금이 절감되기 때문이다.

온프레미스에서는 MetalLB등을 사용한다.
온프레미스에서는 NodePort를 추상화해서 사용한다고 보면 되지만, 고급 CNI설정 시, Pod로 직접라우팅이 가능하다.

1
2

spec:
  type: LoadBalancer

AWS의 nlb를 쓰기 위해서는, Service의 annotation에 아래의 주석들이 있어야 한다: 파드 수준의 로드밸런싱을 지원할 수 있다.

1
2
3
4

annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: external # VPC 외부접속 가능
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip # POD ip로 직접 전달
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing # 공인 IP사용

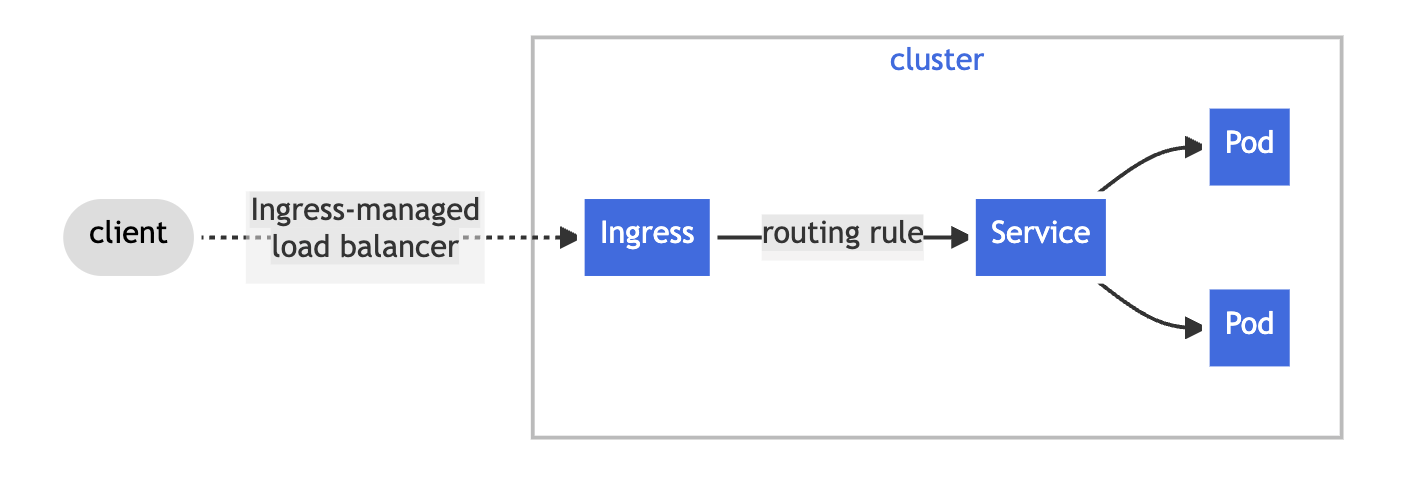

Ingress

HTTP/HTTPS 트래픽을 라우팅하는 고급 L7프록시이다.
여러 서비스를 하나의 도메인/IP에 경로 또는 호스트 기반으로 연결 가능하다.
Ingress 자체는 규칙을 정의할 뿐이며, Ingress Controller가 있어야 동작한다.

일반적인 구조는 아래와 같다:
[사용자] -> [외부 LB] -> [Ingress Controller] -> [ClusterIP Services] -> [Pod]

그러나, 일부 클라우드 서비스의 경우, 실제 Pod로 직접 라우팅한다. 특별한 CNI를 쓰면 가능하다.

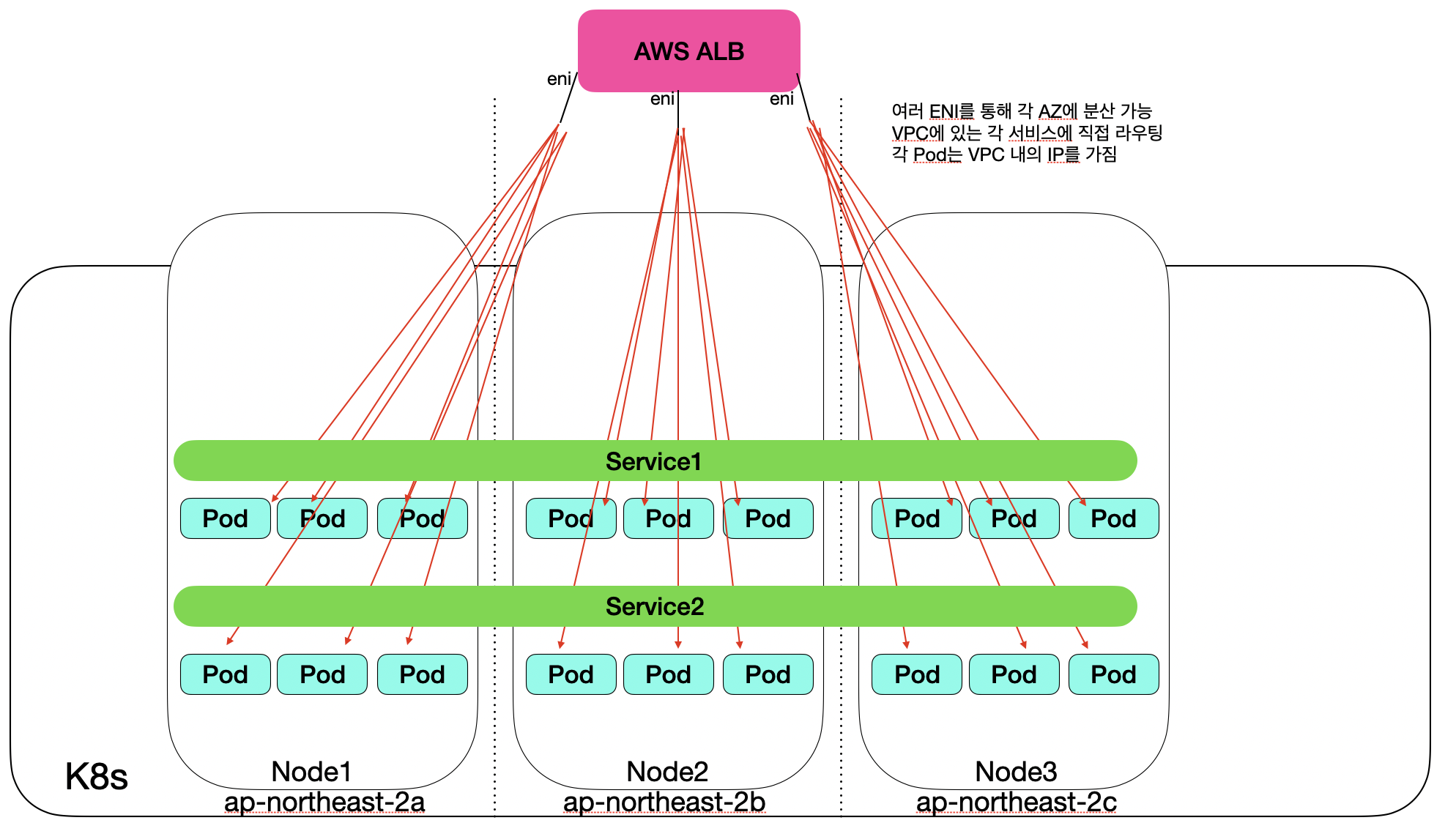

아래 예시는 EKS에서 alb가 Pod에 바로 트래픽을 전달해준다.
여기서는 Ingress로 단일의 ALB가 하나 생기고, 그 ALB는 AZ별로 ENI를 하나씩 가져서 직접 Pod에 트래픽을 보낼 수 있다.

nginx-ingress.yaml 예시

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

apiVersion: networking.k8s.io/v1
kind: IngressClass
metadata:
  name: alb-ingress-class
spec:
  controller: ingress.k8s.aws/alb
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
  annotations:
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip # Service의 ClusterIP를 무시하고 바로 연결. instance인 경우, NodePort사용.
spec:
  ingressClassName: "alb-ingress-class"
  rules:
  - host: nginx.example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-service
            port:
              number: 80

nginx-svc.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  ports:
  - port: 80
    targetPort: 80

🎃 Headless Service

StatefulSet, 정밀 로드밸런싱, 분산 DB, 클라이언트 로드밸런싱등의 이유로 사용된다.

기존의 Service는 1개의 ClusterIP를 반환하고, kube-proxy가 적절한 Pod로 로드밸런싱하지만,
Headless Service는 각 Pod의 IP를 전부 반환한다.
StatefulSet을 통해 생성된 주소는 특정 Pod를 직접 지칭할 수 있다.

1
2

spec:
  clusterIP: None

📚 요약

• Service는 가변의 IP를 가지는 Pod에 접근하기 위해 도와주는 추상화된 엔드포인트이다.
• ClusterIP는 서비스 공통으로 기본적으로 사용된다.
• LoadBalancer는 각 AZ별로 생긴다. 온프레미스는 MetalLB를 이용한다.
• Ingress는 L7기반의 라우팅을 지원한다.
• LoadBalancer 및 Ingress는 일부 지원되는 CNI에 한해, Pod에 직접 트래픽 분산이 가능한데, 이는 더 좋은 성능을 가진다.
• Headless Service는 소속 Pod의 IP를 전부 반환하는데, 분산 DB 또는 StatefulSet등에 사용된다.
