Kubernetes - Gateway API

Ingress의 대체제인 Gateway API에 대해 알아보자

Gateway API는 동적인 인프라 프로비저닝과 강화된 트래픽 라우트를 지원하는 API이다.
쉽게 생각하면 Ingress를 현대적인 모델로 개선한 버전이라고 보면 된다.

⚠️ 기존 Ingress의 문제점

Ingress Controller를 사용하여 Ingress를 구현하는 방식은 여러가지 문제가 있었다:

  1. 한 리소스가 너무 많은 책임을 가진다
    • 외부 노출
    • 도메인
    • TLS
    • path별 라우팅
    • 벡엔드 연결
  2. 리소스의 소유권이 모호하다
    • 앱 팀이 수정하면 운영 정책도 같이 건드려지고, 운영팀이 관리하면 앱 팀의 배포 속도가 느려진다
  3. Controller별로 다르게 구현되어 있어 일관성이 없다
  4. 너무 많은 것들이 annotation으로 구현되어 있어 유지보수가 어렵다

🧠 Gateway API의 설계 철학

Gateway API의 설계 철학은 다음과 같다:

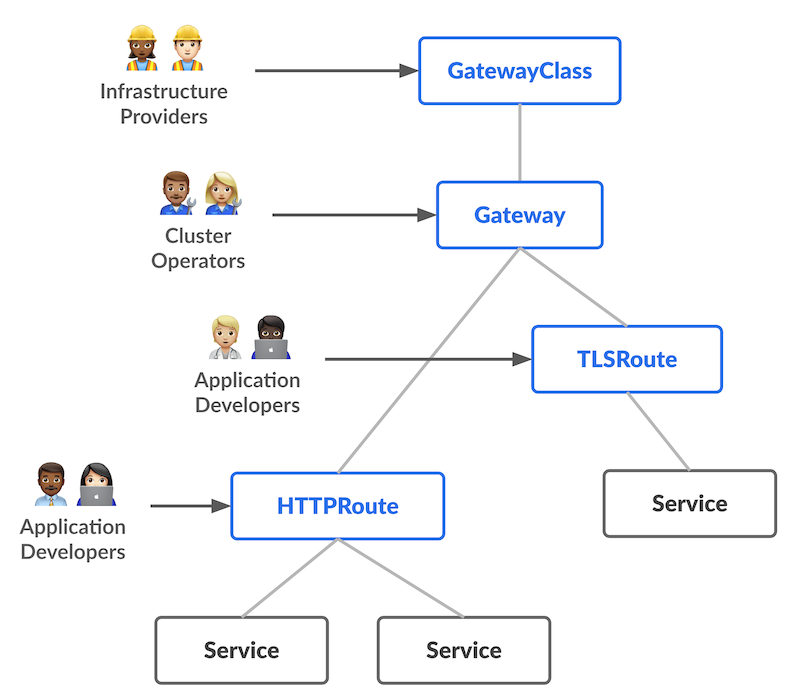

  • Role-oriented Kubernetes service networking을 관리하는데 드는 보통의 조직의 역할모델을 그대로 가져왔다.
    • Infrastructure Provider: 전체 시스템 플랫폼의 제공자. GatewayClass를 관리
    • Cluster Operator: 실제 클러스터를 운영하는 사람. 클러스터 내부에서 운영 정책을 통제. Gateway를 관리
    • Application Developer: 클러스터 내부에서 실행되는 애플리케이션을 관리. 어떤 host 및 path로 받을지, 어떤 service로 트래픽을 통하게할지 실제 흐름에 관심 HTTPRoute, GRPCRoute와 같은 CRD관리
  • Portable Custorm resources로 이루어져 있고, 다양한 구현체로 지원된다.
  • Expressive 기존 Ingress에서는 커스텀 annotation으로만 제공되던 특이기능들(e.g. 헤더기반 매칭, 트래픽 가중치)을 기본적으로 제공한다.
  • Extensible 기능 확장을 위해 별도 커스텀 리소스를 붙일 수 있는데, GatewayClass/Gateway/Route와 같은 적절한 계층에 연결하여 책임 범위에 맞는 세밀한 커스터마이징이 가능하다.

📦 리소스 모델

Gateway API

Gateway API는 4개의 안정적인 API가 있다:

  • GatewayClass: Gateway들의 Type을 정의한다. Gateway의 설계도/상품 카탈로그에 가깝다. (ex. cilium, aws-alb, istio, nginx 등)
  • Gateway: 실제 트래픽을 받는 구체적인 입구 인스턴스이다.
  • HTTPRoute: HTTP트래픽을 어떤 규칙으로 어떤 서비스에 보낼지 결정한다.
    • host
    • path
    • header
    • query parameter
    • weight기반 분산
  • GRPCRoute: gRPC트래픽을 어디에 보낼지 정의한다.
    • service/method기반 라우팅
  • 이외에도 TCPRoute, UDPRoute, TLSRoute 등, 다양한 Route를 정의할 수 있다.

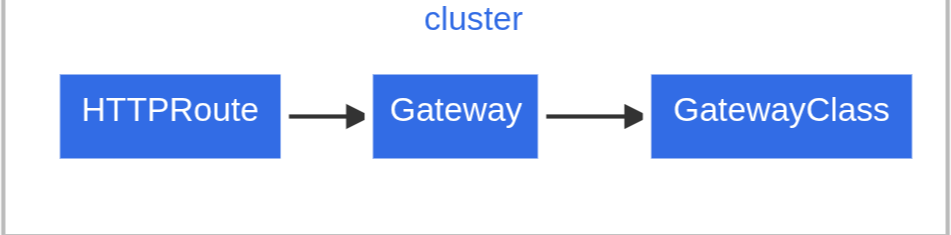

Gateway는 하나의 GatewayClass와 연관된다.
GatewayClass는 gateway controller를 정의한다.

여러 개의 Route들은 parentRefs로 Gateway에 붙는다.
Gateway는 listeners로 route들을 필터링할 수 있다.
이렇게 양방향의 신뢰 관계가 만들어진다.

resources

🛣️ Gateway API CRD들

GatewayClass

Gateway는 여러 다양한 Controller들에 의해 구현될 수 있고, 설정이 다를 수 있다.
Gateway는 반드시 controller의 이름을 포함하는 GatewayClass를 참조해야 한다.

최소한은 GatewayClass는 다음과 같다:

1
2
3
4
5
6

apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: example-class
spec:
  controllerName: example.com/gateway-controller

Gateway API는 스펙만 있고, 실제 동작은 구현체(Controller)가 한다.
GatewayClass는 어떤 컨트롤러가 이 클래스를 처리할지 선언하는 것이다.

Gateway

Gateway는 트래픽 핸들링 인프라의 인스턴스를 묘사한다.
필터링, 밸런싱, 스플릿 등의 정책을 정의할 수 있다.

아래는 일반적인 Gateway의 예시이다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: example-gateway
  namespace: example-namespace
spec:
  gatewayClassName: example-class
  listeners:
  - name: http
    protocol: HTTP
    port: 80
    hostname: "www.example.com"
    allowedRoutes:
      namespaces:
        from: Same

이 Gateway는 앞서 만든 example-class를 사용한다.

listeners로 어떤 트래픽을 어떻게 받을지 정의한다.
http라는 이름의 리스너 규칙이 있는데, 이는 www.example.com:80으로 들어오는 HTTP요청을 받을 준비가 된 논리적 수신 지점을 하나 가짐을 말한다.

allowedRoutes에서의 의미는, Gateway와 같은 namespace에 있는 Route만 붙을 수 있다는 의미이다.

spec.addresses가 설정되지 않았는데, 이는 구현체별 방식으로 적절한 주소를 할당할 수 있다는 의미이다.
실제 바인딩 주소는 status.addresses에 반영된다.
이 말은, 클라우드 구현체면, 외부 LB 주소나 DNS이름이 붙을 수 있고, 다른 구현체면 내부 프록시의 엔드포인트가 붙을 수 있다는 의미이다.

클라이언트는 Gateway에 할당된 주소로 요청을 보내고, 그 다음 Route가 그 요청을 Service로 연결한다는 뜻이다.

HTTPRoute

HTTPRoute는 라우팅 동작을 정의한다.
즉, 실제로 어느 서비스에 넘길지를 정의한다.

HTTPRoute가 새로 생기거나 변경되면, 클러스터 내부 proxy server 또는 cloud load balancer에 구성이 변경될 수 있다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: example-httproute
spec:
  parentRefs:
  - name: example-gateway
  hostnames:
  - "www.example.com"
  rules:
  - matches:
	- path:
	    type: PathPrefix
	    value: /login
    backendRefs:
    - name: example-svc
      port: 8080

이 HTTPRoute는 example-gateway에 붙고싶다는 의미이다.
이 예시에서는, example-gateway로부터 온 HTTP 트래픽에서, www.example.com Host 헤더를 달아 오고, /login path로 왔다면, example-svc의 8080으로 이동한다는 뜻이다.

GRPCRoute

gRPC요청을 어떤 벡엔드로 보낼지 정의하는 리소스이다.
gRPC는 HTTP/2를 전제로 하기에, GRPCRoute를 지원하는 Gateway는 반드시 HTTP/2를 처리할 수 있어야 한다.

단순한 예제는 아래와 같다:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

apiVersion: gateway.networking.k8s.io/v1
kind: GRPCRoute
metadata:
  name: example-grpcroute
spec:
  parentRefs:
  - name: example-gateway
  hostnames:
  - "svc.example.com"
  rules:
  - backendRefs:
    - name: example-svc
      port: 50051

example-gateway로 들어온 svc.example.com대상 gRPC요청은 전부 example-svc:50051로 보낸다.

서비스/메서드를 매칭해보자:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

apiVersion: gateway.networking.k8s.io/v1
kind: GRPCRoute
metadata:
  name: example-grpcroute
spec:
  parentRefs:
  - name: example-gateway
  hostnames:
  - "svc.example.com"
  rules:
  - matches:
    - method:
        service: com.example
        method: Login
    backendRefs:
    - name: foo-svc
      port: 50051

여기서, spec.rules[0].matches[0].method.service는 K8s service가 아니라, gRPC service name을 말한다.
spec.rules[0].backendRefs[0].name의 foo-svc는 K8s Service를 말한다.

➡️ 요청 흐름

요청 흐름은 아래와 같다:

Request Flow

  1. 클라이언트가 http://www.example.com으로 HTTP요청 보냄
  2. Client의 DNS리졸버는 Gateway에 대한 IP주소를 받음
  3. Client는 Gateway에 요청. Gateway는 HTTPRoute를 기반으로 적절한 통신규약을 생성
  4. (Optional) 헤더 및 경로기반으로 룰 매칭
  5. (Optional) 헤더 제거 및 기타 필터링 작업 수행
  6. backend에 통신 전달

🛸 구현체 예시

Cilium
