Cilium을 설치하면, 다양한 운영 컴포넌트들이 설치된다.

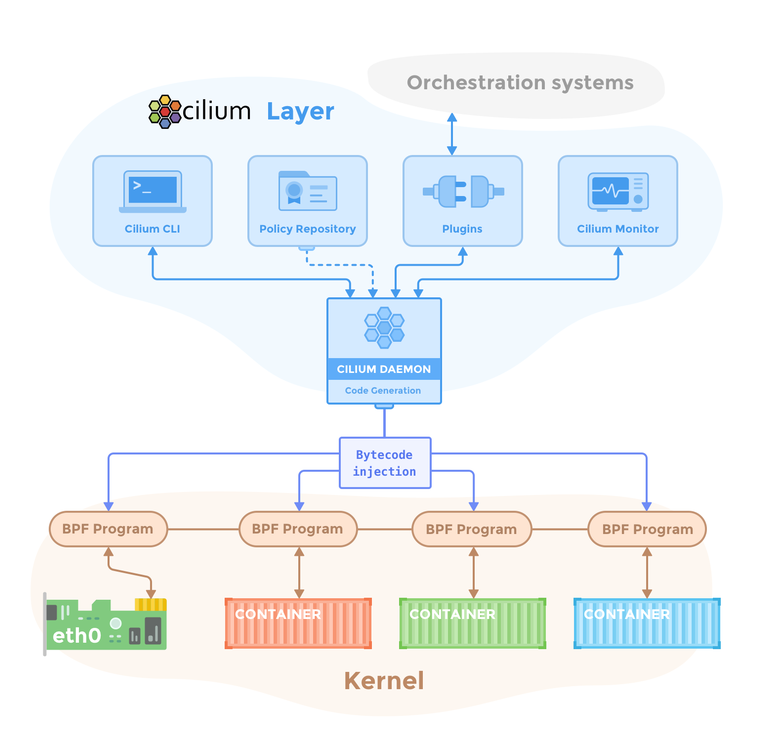

🧱 Cilium 구성요소

Cilium Operator

Cilium Operator는 클러스터 전체에서 딱 한번만 처리하면 되는 일을 수행한다.
즉, Agent들이 중복으로 수행하지 않는, 상위 레벨의 관리 작업을 수행한다.
Cilium은 데이터 경로(critical path)에 위치하지 않는데, 이 말은 통신에 직접 개입하지 않는다는 것이다.
즉, Operator가 잠깐 다운되어도, 이미 통신하는 Pod들간에는 아무 영향이 없다!. 물론, 오랫동안 다운이라면 IP를 할당받지 못하거나, 새로운 네트워크 정책이 적용되지 않을 수 있다.

즉, Operator는 Cilium에서의 Control Plane이라 할 수 있다.

Cilium Agent

Cilium Agent는 daemonset으로 동작하여 노드 당 하나씩 동작한다.
에이전트는 다음의 일을 한다:

• Kubernetes API server와 클러스터 상태 연동을 위한 상호작용
• eBPF프로그램을 로딩하고 eBPF테이블을 업데이트하기 위한 리눅스 커널과의 상호작용
• 새롭게 스케줄된 워크로드에 대해 알림을 받도록 유닉스 소켓을 이용한 Cilium CNI플러그인 프로그램과 상호작용
• 네트워크 정책의 요구에 기반한 온디맨드 DNS 및 Envoy 프록시를 생성
• Hubble 필요시 gRPC서비스를 생성

Cilium Client

노드의 Cilium의 상태와 eBPF 맵을 리소스를 관찰하기 위해 Cilium Agent의 Pod 데몬셋은 클라이언트 실행파일과 함께 동반한다.
클라이언트는 daemonset과 REST API로 통신한다.

Note
Cilium CLI와는 다른 것이다.
Cilium client는 Cilium Agent Pod내부에 존재하여 Cilium Agent의 운영에 대해 진단 도구가 된다.
일반적인 운영에서는 Cilium Client를 사용할 일이 없다.

Cilium CNI Plugin

Cilium Agent daemonset이 처음 초기화되면, 호스트 노드의 특정 파일시스템에 CNI plugin 실행 파일을 설치한다.
그 뒤, 이 실행파일을 사용하도록 노드의 설정을 변경한다(kubelet설정을 변경)

요구가 오면, Cilium CNI플러그인이 유닉스 소켓을 통해 daemonset에게 요청을 전달한다.
즉, kubelet → Agent daemonset을 위한 창구라고 보면 된다.
실제 네트워크 작업은 Agent daemonset에서 동작한다.

Hubble Server

각 노드에서 Hubble Server가 동작하며, Cilium으로부터 eBPF 기반의 시각정보를 받는다.
Cilium Agent에 통합되어 고성능에 오버헤드가 적다.
네트워크 흐름을 얻고 Prometheus 메트릭을 얻는 데 gRPC를 사용한다.

Hubble Relay

Hubble이 활성화되면, 각 노드의 Cilium Agent는 Hubble gRPC서비스를 시작하여 노드-로컬 관찰성을 제공한다.
클러스터 전역의 관찰성을 위해, Hubble Relay Deployment가 클러스터에서 동작하고, 두 가지 서비스가 동작한다:

• Hubble Observer Service
• Hubble Peer Service

Hubble Relay Deployment 는 각 노드의 Cilium Agent로부터 gRPC요청을 날려서 클러스터 전역의 네트워크 관찰성을 제공한다.
Hubble Peer Service 는 클러스터 내 새로운 Hubble-활성화 Agent를 탐지할 수 있게 해준다.
당신은 CLI도구와 GUI를 이용하여 Hubble Observer Service에 상호작용할 수 있다.

Hubble CLI & GUI

Hubble CLI(hubble)는 hubble-relay또는 로컬 서버로부터 네트워크 플로우 이벤트를 받을 수 있는 gRPC API를 요청할 수 있는 CLI 도구이다.
GUI(hubble-ui)는 시각적으로 의존 및 연결 맵을 제공한다.

Cluster Mesh API Server

Cluster Mesh API Server는 여러 클러스터 간에 service를 공유하도록 해준다.
고가용성이나 재해복구에 매우 유용하다. Cluster Mesh를 활성화하면, 각 클러스터에 별도의 etcd가 설치된다. 이 etcd는 해당 클러스터의 Pod들의 Cilium Identity를 저장한다.
그리고, 다른 클러스터에서 접근가능하게 프록시 서비스를 개방한다.

Cilium Agent는 다른 클러스터의 etcd 프록시에 접속해서, 클러스터에 어떤 Identity가 있는지 물어볼 수 있다.
즉, 메시 내에서 신원이 전체 공유된다.
이는 글로벌 서비스로 확장할 수 있게 해준다.

📍 Endpoint

Cilium은 애플리케이션 컨테이너에게 IP주소를 할당함으로써 네트워크에서 가용 가능하도록 한다.
공통의 IP주소를 공유하는 모든 애플리케이션 컨테이너, 즉 Pod는 Endpoint라는 것으로 묶인다.
즉, 1 Pod = 1 Endpoint를 가진다.
Cilium은 Pod에게 1개의 Endpoint를 제공한다.
Endpoint는 Cilium의 기본 네트워크 단위이다.

🪪 Identity

Cilium이 효율으로 동작하는 데에는 Identity가 중요한 역할을 한다.
모든 Cilium Endpoint는 label기반의 Identity를 가진다.

Cilium Identity는 Label로 정해지고, 클러스터 전역에서 고유해야 한다.
보안에 관련된 label조합이 똑같은 Pod들은 모두 똑같은 Identity를 부여받는다..

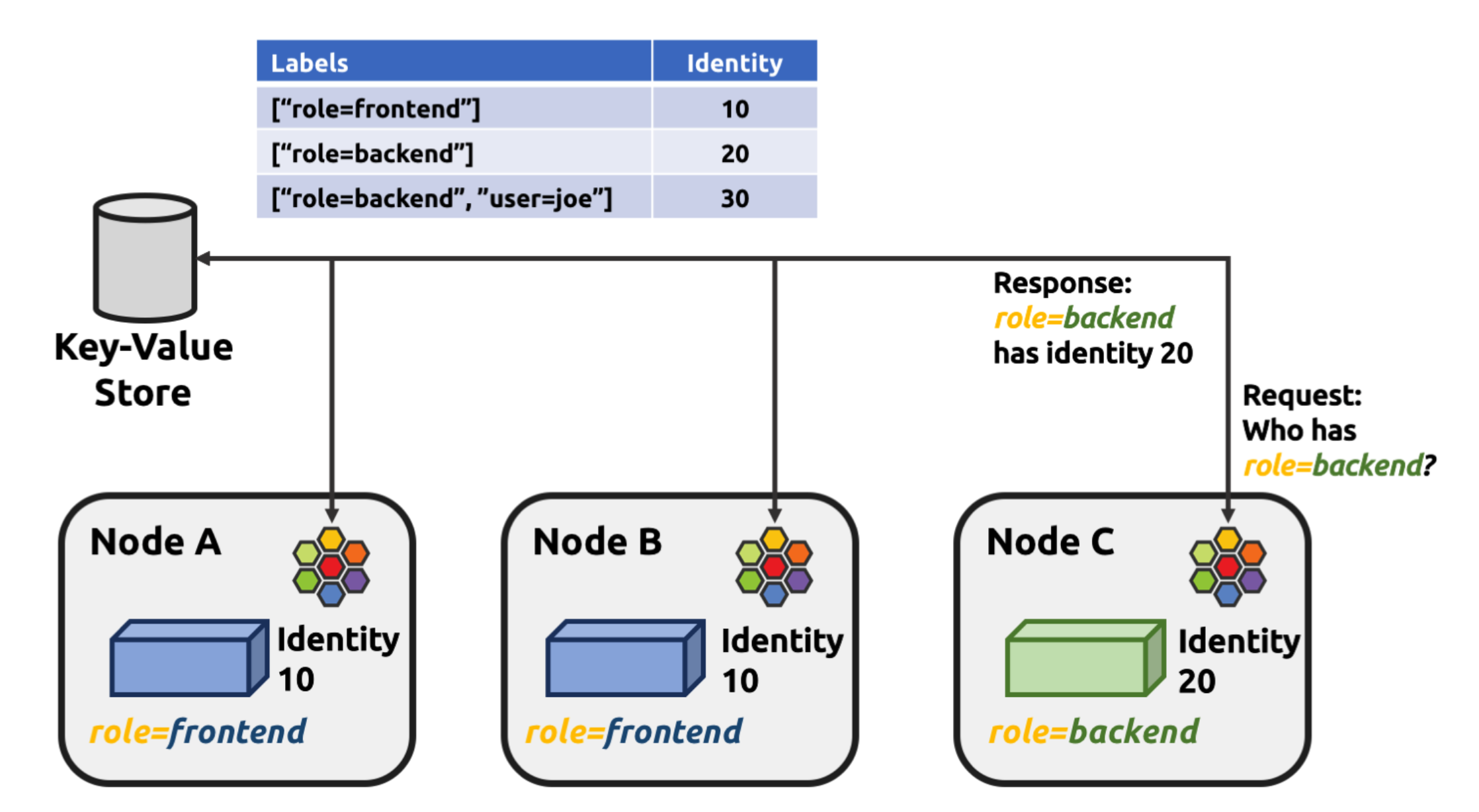

위 그림에서, role=frontend를 가진 모든 Pod들은 다 똑같은 10번 Identity를 받는다.
이러한 Identity는 각각 고유한 정수값을 가져서, eBPF에서 정책조회가 매우 빠르다.
